杉並のRC外断熱工法の住宅 ik-e

アトリウムを中庭にみたてた3階リビングの外断熱住宅1

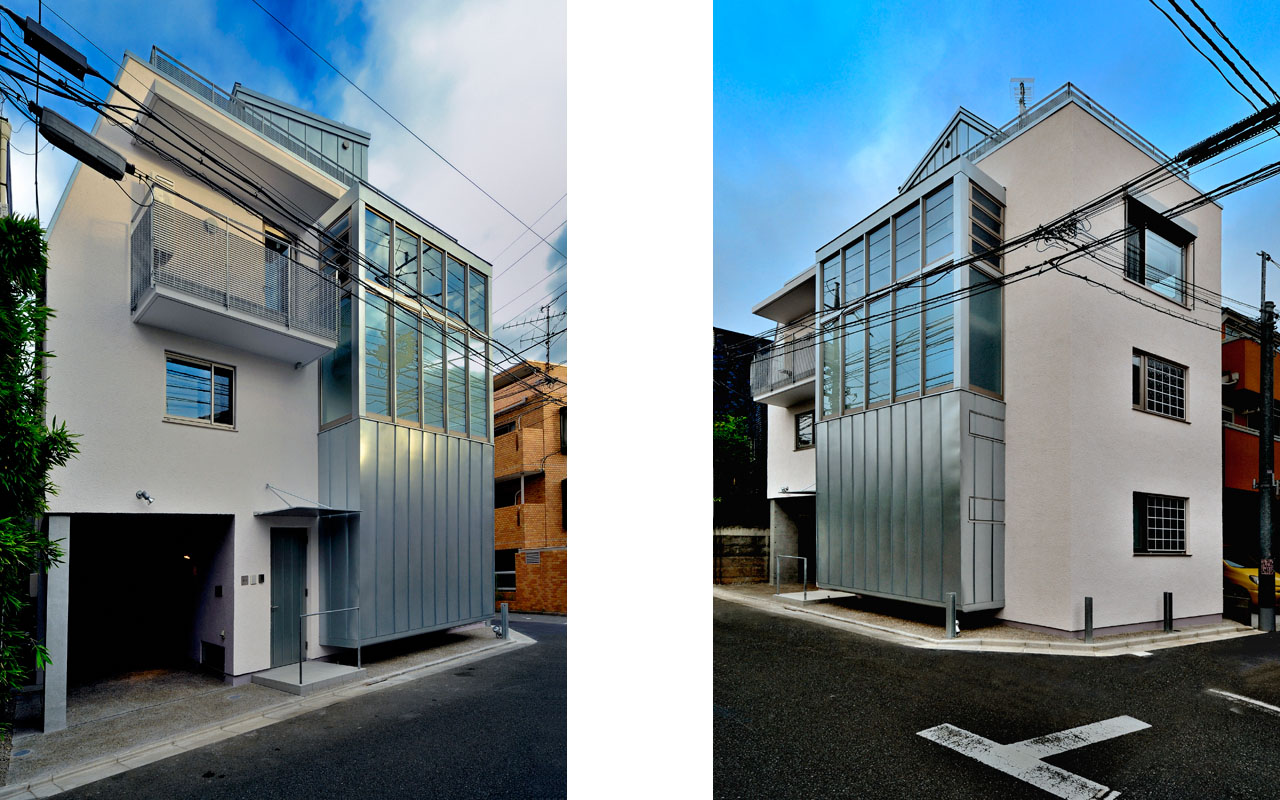

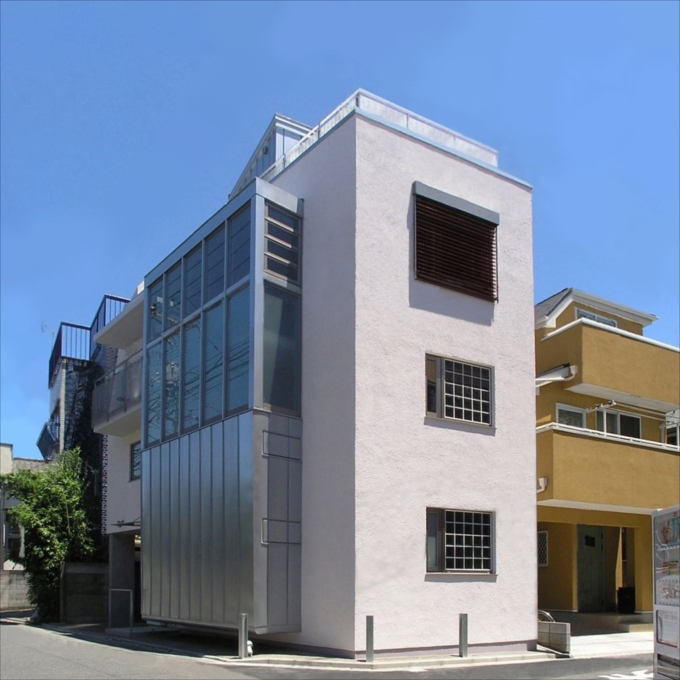

外観を見る。
アトリウムを中庭にみたてた3階リビングの外断熱住宅1
アトリウムを中庭にみたてた3階リビングの外断熱住宅2

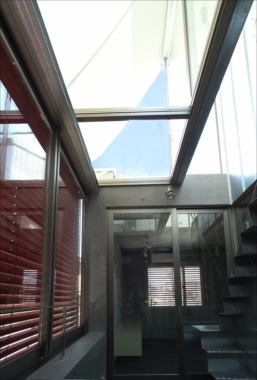

3階に装備されている外付けブランインド、アトリウム上部の外付けロールスクリーンが下ろされている状態。
太陽光の影響をほとんど受ける事なく、空調を弱く 運転するだけで涼しく過ごせる
アトリウムを中庭にみたてた3階リビングの外断熱住宅2
アトリウムを中庭にみたてた3階リビングの外断熱住宅3

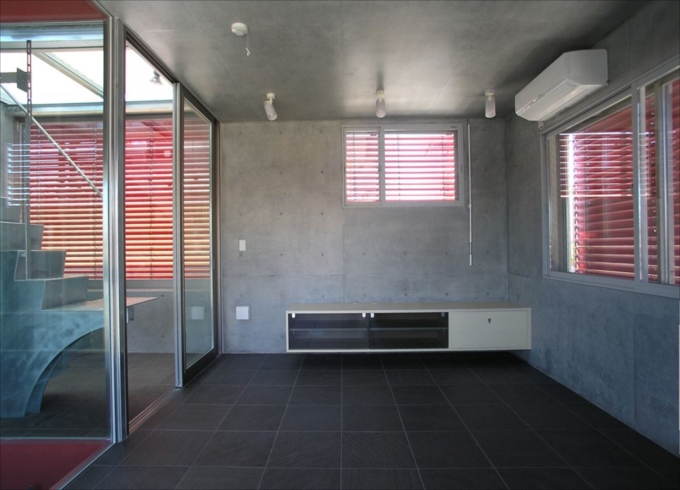

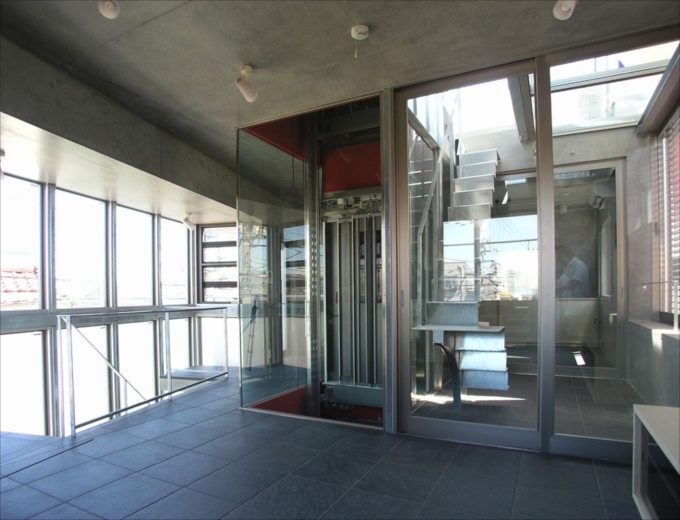

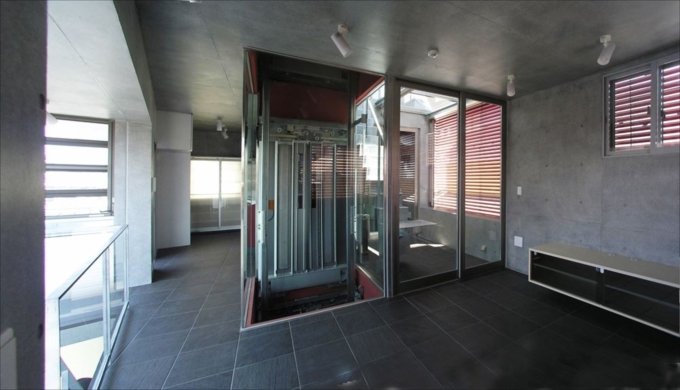

3階 リビングよりシースルーエレ ベーターと アトリウムを見る
アトリウムを中庭にみたてた3階リビングの外断熱住宅3
アトリウムを中庭にみたてた3階リビングの外断熱住宅1

リビングとダイニングの間にあるアトリウム
中庭的空間であると同時に、家全体の温熱環境を良くするための空間でもある。

アトリウムを中庭にみたてた3階リビングの外断熱住宅1
アトリウムを中庭にみたてた3階リビングの外断熱住宅5

アトリウム
冬は暖められた空気を空気循環システムで地下の部屋へと送り、家全体の暖房の一部として機能する。

アトリウムを中庭にみたてた3階リビングの外断熱住宅5
アトリウムを中庭にみたてた3階リビングの外断熱住宅6

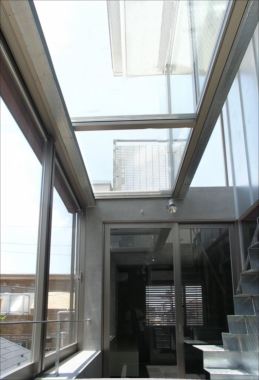

アトリウム
夏はトップライト上部外付けロールスクリーン・外付けブラインドを下し太陽光を遮蔽する。
アトリウムを中庭にみたてた3階リビングの外断熱住宅6
アトリウムを中庭にみたてた3階リビングの外断熱住宅7

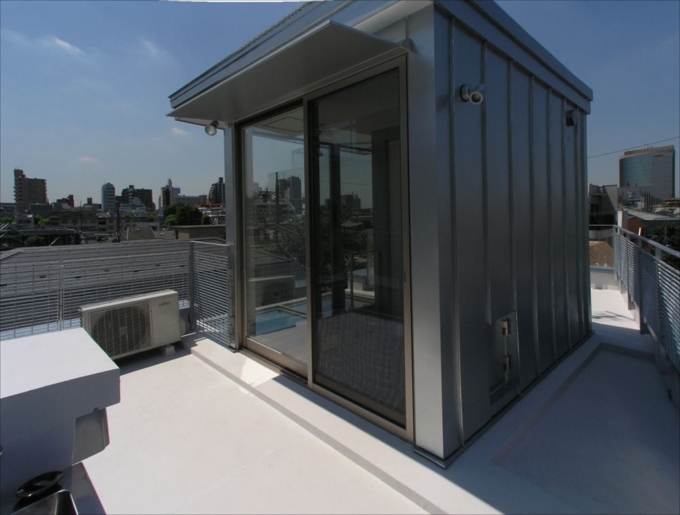

ペントハウス
アトリウムに溜まった熱気を排出する換気塔でもある。

アトリウムを中庭にみたてた3階リビングの外断熱住宅7
アトリウムを中庭にみたてた3階リビングの外断熱住宅8

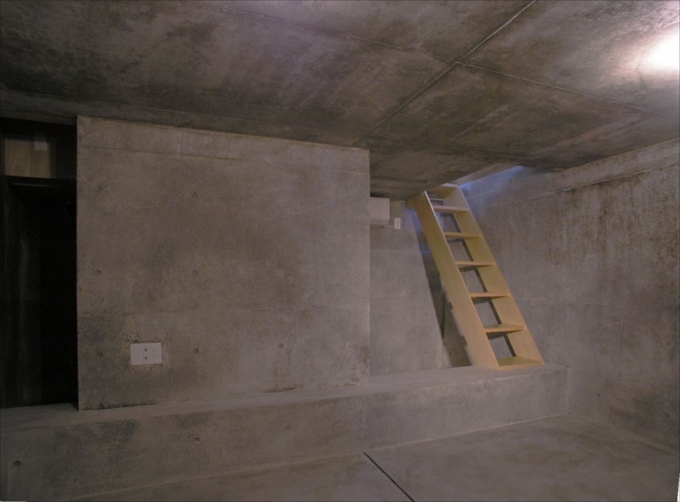

地下は「男の隠れ家」的趣味の部屋。同時に、空気循環システムの折り返し地点でもある。冬はアトリウムと暖房の暖気をこの部屋までおろし、開口部から自然と上昇することで家全体を暖める。夏は自然に落ちてくる冷房の冷気をここからくみ上げて3階に戻す

アトリウムを中庭にみたてた3階リビングの外断熱住宅8
アトリウムを中庭にみたてた3階リビングの外断熱住宅9

アトリウムを中庭にみたてた3階リビングの外断熱住宅9
アトリウムを中庭にみたてた3階リビングの外断熱住宅10

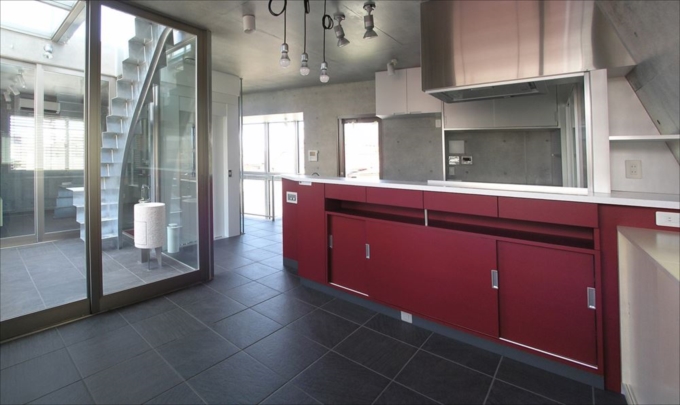

キッチンを見る
アトリウムを中庭にみたてた3階リビングの外断熱住宅10
アトリウムを中庭にみたてた3階リビングの外断熱住宅11

アトリウムを中庭にみたてた3階リビングの外断熱住宅11

杉並のRC外断熱工法の住宅 ik-e

  • アトリウムをパッシブソーラーとして利用した省エネ住宅
  • 長期優良住宅 認定
  • RC壁構造
  • スランプ15 壁厚220㎝
  • 高耐久塗装材+ロックウール断熱材t=6㎝
  • 開口部 主要部 2重サッシ
  • ガラス ペアガラス 空気層12mm
  • 遮熱Low-e、断熱Low-e
  • 階段室 遮熱Low-eアルゴンガス封入
  • 3階 外付けブラインド装備
  • ペントハウス 外付けロールスクリーン
