外断熱の工法

RC外断熱の基本

建築知識　9月号の木造・S造・RC造【断熱・気密】最新版の
図面と写真の提供とその解説を執筆者の一人として参加しました。

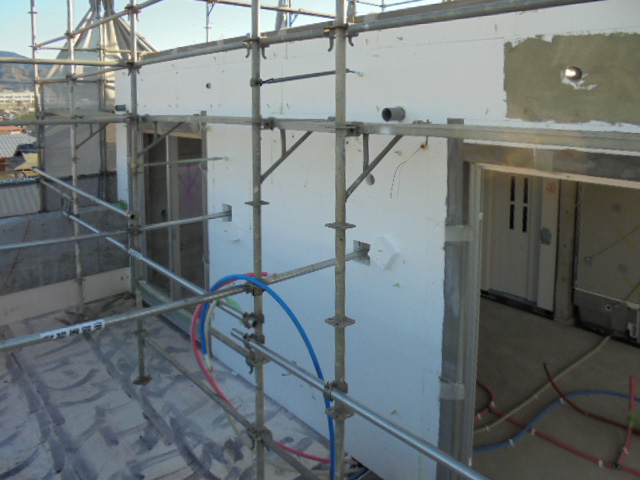

外断熱で躯体を保護

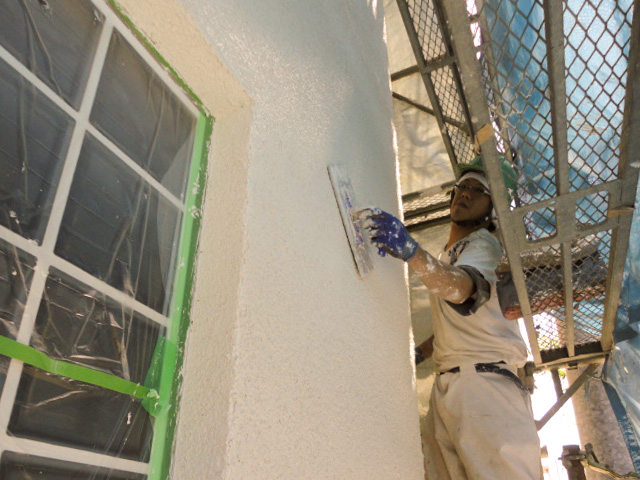

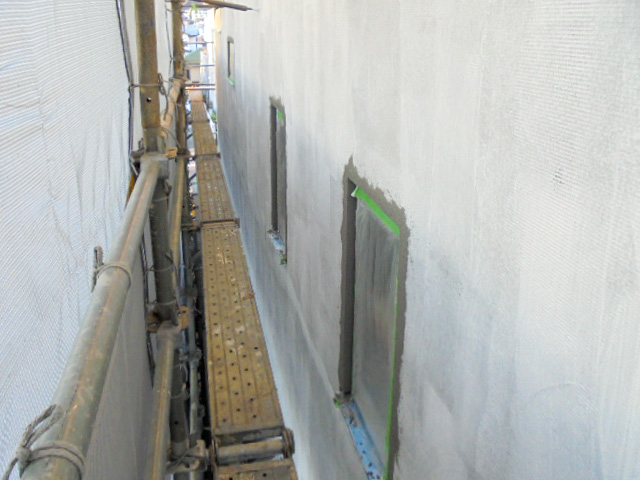

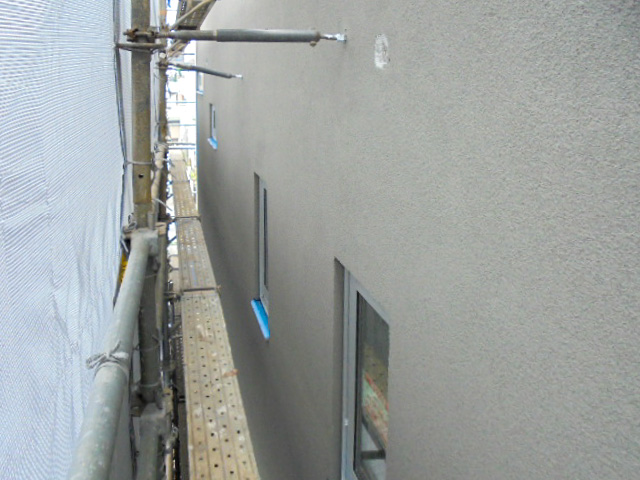

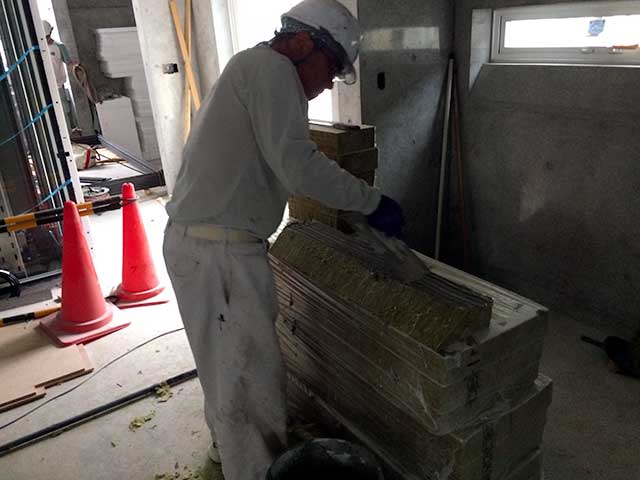

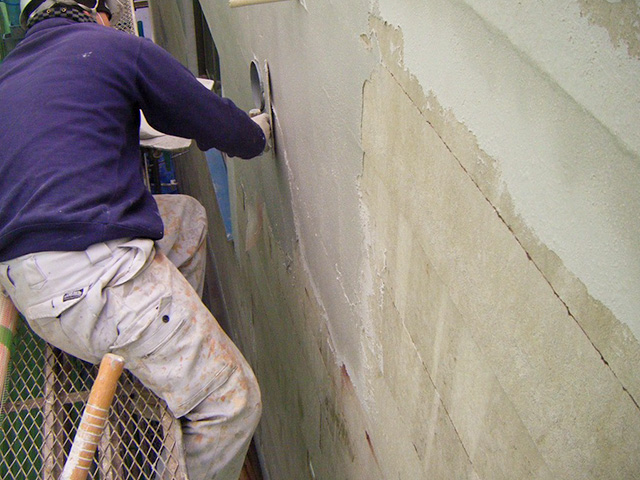

RC造の外断熱は躯体を熱から保護できることが最大のメリット。さらに鉄筋コンクリート地雷が蓄熱性のある素材であるため、冷暖房の効果が持続しやすい。また躯体の蓄熱性のある素材であるため冷暖房の効果が持続しやすい。また躯体の外側が雨風にさらされ続けるのとそうでないのとでは躯体のダメージがかなり異なる。止水ラインを担保するため、メーカーの責任施工による外断熱システム(EPSやロックウールなど)を選ぶと安心。外断熱は内断熱より結露しにくいが、工事費が多少高いこと(打ち放しに保護剤を塗布して仕上げる場合に比べ2～2.5倍になることが多い)断熱材の厚みの分だけ外壁が厚くなるため敷地に余裕が必要であること、高気密、高断熱になるので換気計画が重要であることなどの注意点がある。

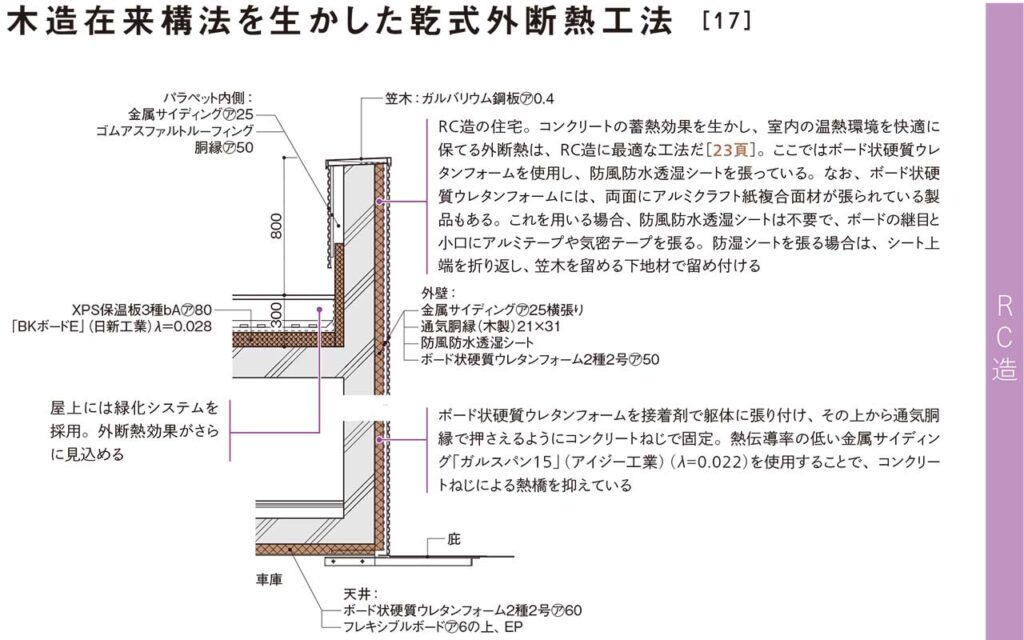

パラペット部分の断熱補強
屋上を外断熱とする場合、熱橋を防ぐためにパラペットの立ち上がりも断熱する必要がある。また、水の侵入リスクが高いため、金属笠木を使用するのが一般的

屋上は露出防水工法が一般的
屋根(屋上)を外断熱とする場合は、防水層を断熱材の下に設ける方法と断熱材の上に設ける方法に分かれる。屋上に人が立ち入らないマンションなどの建物では断熱材の上に防水層を設ける屋上露出防水工法が一般的。断熱材が濡れるのを防ぎ、断熱材の劣化や断熱性能の低下を予防する。この場合は防水施工業者による責任施工となる。

歩行用は押さえコンクリートを打設
断熱材の下に防水層を設ける、屋上断熱防水工法とする場合は水にぬれたり人が立ち入ったりすることを踏まえて、XPSなどの耐水性、耐久性のある断熱材を選ぶ必要がある。断熱材の上には押さえコンクリートを打設する。

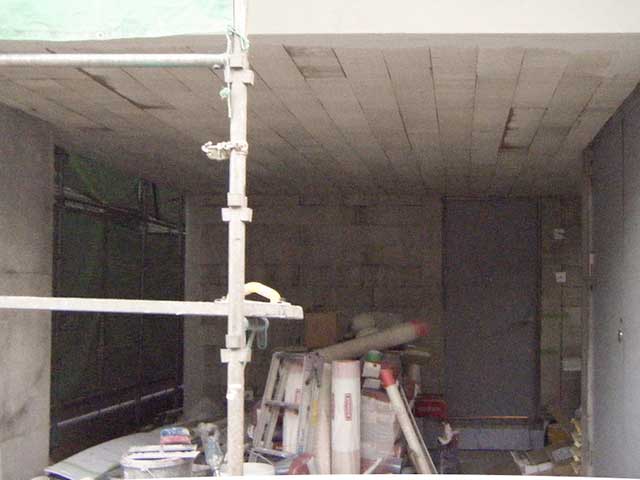

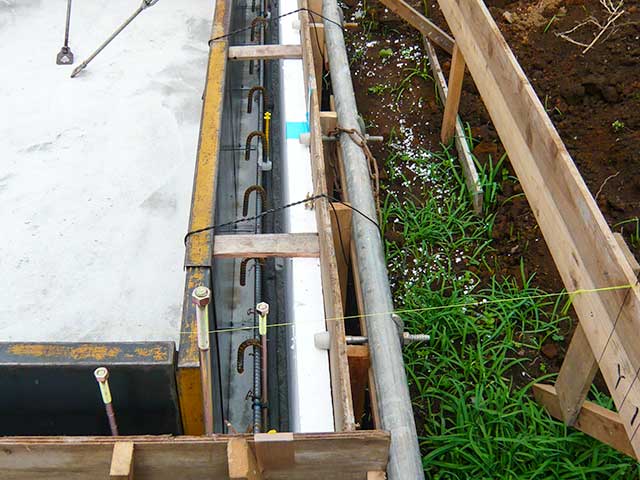

ピット内断熱は型枠打ち込みで

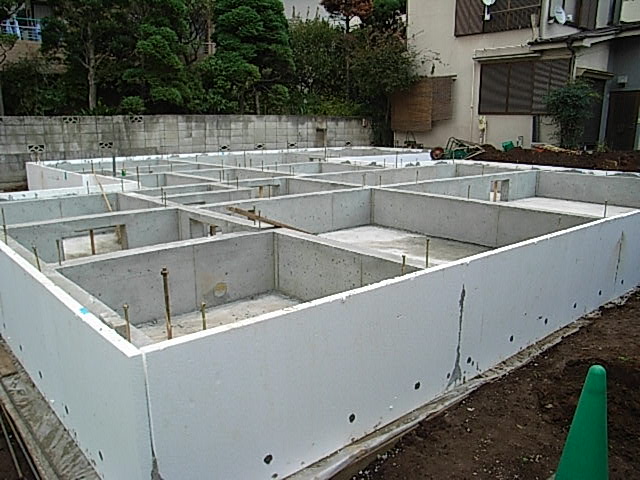

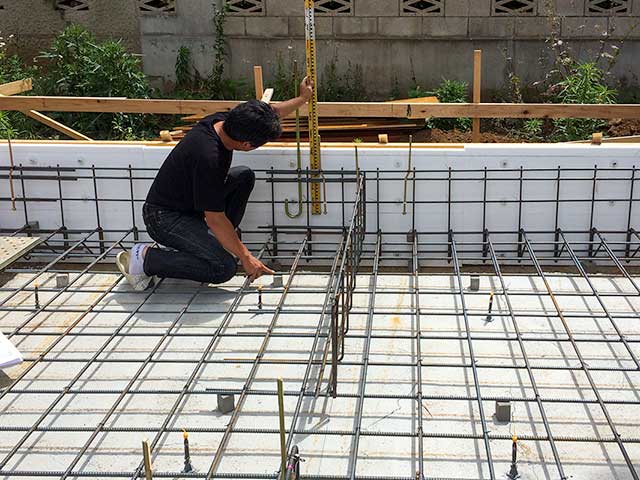

耐圧盤下は、全面にXPSを張り付ける。ピットは非常に結露しやすいため、ピット天井に断熱層を設け、湿気が室内に入り込まないようにする。ピット内は基本的にボード状断熱材の型枠打ち込み工法とする。なお、スラブ面や基礎断熱などでは打設不良が起こりにくいため、型枠打ち込み工法が採用されることも多い。

外断熱なら住みながら改修が可能
住宅の断熱改修を行う場合、外断熱なら住みながらの改修が可能。木造、S造の外張り断熱にも同様のメリットがある。
